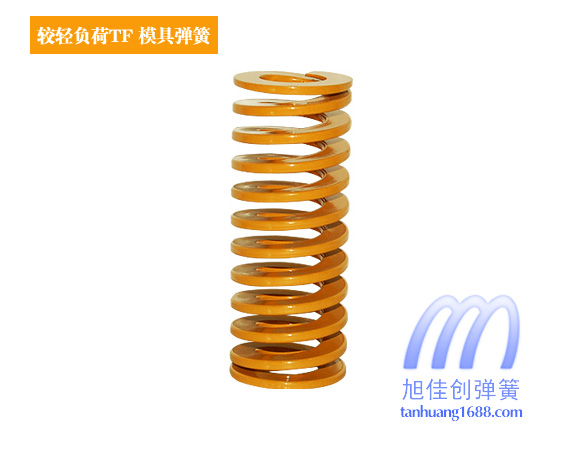

较轻负荷TF模具弹簧

• 产品名称较轻负荷TF模具弹簧
• 所属类别较轻负荷TF
• 定做加工 定制较轻负荷TF模具弹簧
• 如您还未定弹簧的规格尺寸，可在 弹簧计算软件 中进行免费弹簧设计，或许能帮助到您！

  想了解更多较轻负荷TF模具弹簧的规格参数,您还可以
  ① 联系我们客服QQ：
  ② 拨我们客服热线 ：18126827058
  ③ 给我们发送邮件 ：

较轻负荷TF模具弹簧规格表
©版权所有 旭佳创弹簧 技术支持：020-39167844
外径 Outer Dia. (mm)	内径 Inner Dia. (mm)	自由长 Free Length (mm)	刚度 Spring Const. (N/mm)	100万 1million		50万 0.5million		30万 0.3million
				压缩量Deflection 40%(mm)	荷重Load N	压缩量Deflection 45%(mm)	荷重Load N	压缩量Deflection 50%(mm)	荷重Load N
8	4	10	15.3	4.0	58.8	4.5	68.6	5	78.5
		15	10.2	6.0		6.8		7.5
		20	7.6	8.0		9.0		10.0
		25	6.1	10.0		11.2		12.5
		30	5.1	12.0		13.5		15.0
		35	4.3	14.0		15.7		17.5
		40	3.8	16.0		18.0		20.0
		45	3.4	18.0		20.2		22.5
		50	3.0	20.0		22.5		25.0
		55	2.7	22.0		24.7		27.5
		60	2.5	24.0		27.0		30.0
10	5	20	9.81	8.0	78.5	9.0	88.3	10.0	98.0
		25	7.85	10.0		11.2		12.5
		30	6.57	12.0		13.5		15.0
		35	5.59	14.0		15.7		17.5
		40	4.9	16.0		18.0		20.0
		45	4.31	18.0		20.2		22.5
		50	3.92	20.0		22.5		25
		55	3.53	22.0		24.7		27.5
		60	3.24	24.0		27.0		30.0
		65	3.04	26.0		29.2		32.5
		70	2.84	28.0		31.5		35.0
		75	2.65	30.0		33.7		37.5
		80	2.45	32.0		36.0		40.0
12	6	20	13.73	8.0	107.9	9.0	122.6	10.0	137.3
		25	10.98	10.0		11.2		12.5
		30	9.12	12.0		13.5		15.0
		35	7.85	14.0		15.7		17.5
		40	6.86	16.0		18.0		20.0
		45	6.08	18.0		20.2		22.5
		50	5.49	20.0		22.5		25.0
		55	5.0	22.0		24.7		27.5
		60	4.61	24.0		27.0		30.0
		65	4.22	26.0		29.2		32.5
		70	3.92	28.0		31.5		35.0
		75	3.63	30.0		33.7		37.5
		80	3.43	32.0		36.0		40.0
14	7	25	14.12	10.0	142.2	11.2	156.9	12.5	176.5
		30	11.77	12.0		13.5		15.0
		35	10.1	14.0		15.7		17.5
		40	8.83	16.0		18.0		20.0
		45	7.85	18.0		20.2		22.5
		50	7.06	20.0		22.5		25.0
		55	6.37	22.0		24.7		27.5
		60	5.88	24.0		27.0		30.0
		65	5.39	26.0		29.2		32.5
		70	5.0	28.0		31.5		35.0
		75	4.71	30.0		33.7		37.5
		80	4.41	32.0		36.0		40.0
		90	3.92	36.0		40.0		45.0
16	8	25	16.48	10.0	166.7	11.2	186.3	12.5	206.0
		30	13.73	12.0		13.5		15.0
		35	11.77	14.0		15.7		17.5
		40	10.3	16.0		18.0		20.0
		45	9.22	18.0		20.2		22.5
		50	8.24	20.0		22.5		25.0
		55	7.55	22.0		24.7		27.5
		60	6.86	24.0		27.0		30.0
		65	6.37	26.0		29.2		32.5
		70	5.88	28.0		31.5		35.0
		75	5.49	30.0		33.7		37.5
		80	5.2	32.0		36.0		40.0
		90	4.61	36.0		40.5		45.0
		100	4.12	40.0		45.0		50.0
18	9	25	20.4	10.0	206.0	11.2	266.0	12.5	255.0
		30	17.06	12.0		13.5		15.0
		35	14.61	14.0		15.7		17.5
		40	12.75	16.0		18.0		20.0
		45	11.38	18.0		20.2		22.5
		50	10.2	20.0		22.5		25.0
		55	9.32	22.0		24.7		27.5
		60	8.53	24.0		27.0		30.0
		65	7.85	26.0		29.2		32.5
		70	7.26	28.0		31.5		35.0
		75	6.86	30.0		33.7		37.5
		80	6.37	32.0		36.0		40.0
		90	5.69	36.0		40.5		45.0
		100	5.10	40.0		45.0		50.0
20	11	25	25.11	10.0	255.0	11.2	284.4	12.5	313.8
		30	20.89	12.0		13.5		15.0
		35	17.95	14.0		15.7		17.5
		40	15.69	16.0		18.0		20.0
		45	13.93	18.0		20.2		22.5
		50	12.55	20.0		22.5		25.0
		55	11.38	22.0		24.7		27.5
		60	10.49	24.0		27.0		30.0
		65	9.61	26.0		29.2		32.5
		70	8.92	28.0		31.5		35.0
		75	8.34	30.0		33.7		37.5
		80	7.85	32.0		36.0		40.0
		90	6.96	36.0		40.0		45.0
		100	6.28	40.0		45.0		50.0
		125	5.0	50.0		56.2		62.5
		150	4.22	60.0		67.5		75.0
		175	3.63	70.0		78.7		87.5
		200	3.14	80.0		90.0		100.0
		250	2.55	100.0		112.5		125.0
		300	2.11	120.0		135.0		150.0
22	11	25	31.38	10.0	313.8	11.2	353.0	12.5	392.3
		30	26.18	12.0		13.5		15.0
		35	22.46	14.0		15.7		17.5
		40	19.61	16.0		18.0		20.0
		45	17.46	18.0		20.2		22.5
		50	15.69	20.0		22.5		25.0
		55	14.32	22.0		24.7		27.5
		60	13.04	24.0		27.0		30.0
		65	12.06	26.0		29.2		32.5
		70	11.18	28.0		31.5		35.0
		75	10.49	30.0		33.7		37.5
		80	9.81	32.0		36.0		40.0
		90	8.73	36.0		40.0		45.0
		100	7.85	40.0		45.0		50.0
		125	6.28	50.0		56.2		62.5
		150	5.20	60.0		67.5		75.0
外径 Outer Dia. (mm)	内径 Inner Dia. (mm)	自由长 Free Length (mm)	刚度 Spring Const. (N/mm)	100万 1million		50万 0.5million		30万 0.3million
				压缩量Deflection 40%(mm)	荷重Load N	压缩量Deflection 45%(mm)	荷重Load N	压缩量Deflection 50%(mm)	荷重Load N
25	13.5	25	39.23	10.0	392.3	11.2	441.3	12.5	490.3
		30	32.67	12.0		13.5		15.0
		35	27.95	14.0		15.7		17.5
		40	24.52	16.0		18.0		20.0
		45	21.77	18.0		20.2		22.5
		50	19.61	20.0		22.5		25.0
		55	17.85	22.0		24.7		27.5
		60	16.38	24.0		27.6		30.0
		65	15.1	26.0		29.2		32.5
		70	14.02	28.0		31.7		35.0
		75	13.04	30.0		33.7		37.5
		80	12.26	32.0		36.0		40.0
		90	10.89	36.0		40.5		45.0
		100	9.81	40.0		45.0		50.0
		125	7.85	50.0		56.5		62.5
		150	6.57	60.0		67.5		75.0
		175	5.59	70.0		78.7		87.5
		200	4.9	80.0		90.0		100.0
		250	3.92	100.0		112.5		125.0
		300	3.24	120.0		135.0		150.0
27	13.5	25	47.07	10.0	470.7	11.2	529.6	12.5	588.4
		30	39.22	12.0		13.5		15.0
		35	33.64	14.0		15.7		17.5
		40	29.42	16.0		18.0		20.0
		45	26.18	18.0		20.2		22.5
		50	23.54	20.0		22.5		25.0
		55	21.38	22.0		24.7		27.5
		60	19.61	24.0		27.0		30.0
		65	18.14	26.0		29.2		32.5
		70	16.77	28.0		31.5		35.0
		75	15.69	30.0		33.7		37.5
		80	14.71	32.0		36.0		40.0
		90	13.04	36.0		40.0		45.0
		100	11.77	40.0		45.0		50.0
		125	9.41	50.0		56.2		62.5
		150	7.85	60.0		67.5		75.0
		175	6.77	70.0		78.7		87.5
30	16	25	56.88	10.0	568.8	11.2	637.4	12.5	706.1
		30	47.07	12.0		13.5		15.0
		35	40.5	14.0		15.7		17.5
		40	35.3	16.0		18.0		20.0
		45	31.48	18.0		20.2		22.5
		50	28.24	20.0		22.5		25.0
		55	25.79	22.0		24.7		27.5
		60	23.54	24.0		27.0		30.0
		65	21.77	26.0		29.2		32.5
		70	20.1	28.0		31.5		35.0
		75	18.93	30.0		33.7		37.5
		80	17.65	32.0		36.0		40.0
		90	15.69	36.0		40.5		45.0
		100	14.12	40.0		45.0		50.0
		125	11.28	50.0		56.2		62.5
		150	9.41	60.0		67.5		75.0
		175	8.04	70.0		78.5		87.5
		200	7.06	80.0		90.0		100.0
		250	5.69	100.0		112.5		125.0
		300	4.71	120.0		135.0		150.0
35	19	40	48.05	16.0	764.9	18.0	863.0	20.0	961.1
		45	42.76	18.0		20.0		22.5
		50	38.44	20.0		22.5		25.0
		55	34.91	22.0		24.8		27.5
		60	31.97	24.0		27.0		30.0
		65	29.62	26.0		29.3		32.5
		70	27.46	28.0		31.3		35.0
		75	25.6	30.0		33.8		37.5
		80	24.03	32.0		36.0		40.0
		90	21.28	36.0		40.5		45.0
		100	19.22	40.0		45.0		50.0
		125	15.1	50.0		36.0		40.0
		150	12.75	60.0		67.5		75.0
		175	10.98	70.0		78.7		87.5
		200	9.61	80.0		90.0		100.0
		250	7.65	100.0		112.5		125.0
		300	6.37	120.0		135.0		150.0
40	23	40	62.57	16.0	1000.3	18.0	1127.8	20.0	1255.3
		50	50.21	20.0		22.5		25.0
		60	41.78	24.0		27.0		30.0
		70	35.79	28.0		31.5		35.0
		80	31.38	32.0		36.0		40.0
		90	27.85	36.0		40.5		45.0
		100	25.11	40.0		45.0		50.0
		125	20.01	50.0		56.2		62.5
		150	16.67	60.0		67.5		75.0
		175	14.32	70.0		78.7		87.5
		200	12.55	80.0		90.0		100.0
		250	10.0	100.0		112.5		125.0
		300	8.34	120.0		135.0		150.0
50	27.5	50	78.45	20.0	1569.1	22.5	1765.2	25.0	1961.3
		60	65.31	24.0		27.0		30.0
		70	56.0	28.0		31.5		35.0
		80	49.03	32.0		36.0		40.0
		90	43.54	36.0		40.0		45.0
		100	39.23	40.0		40.5		50.0
		125	31.38	50.0		56.5		62.5
		150	26.09	60.0		67.5		75.0
		175	22.36	70.0		78.7		87.5
		200	19.61	80.0		90.0		100.0
		250	15.69	100.0		112.5		125.0
		300	13.04	120.0		135.0		150.0
		350	11.18	140.0		157.5		175.0
		400	9.81	160.0		180.0		200.0
		450	8.73	180.0		202.5		225.0
		500	7.85	200.0		225.0		250.0
60	33	60	94.05	24.0	2255.5	27.0	2539.9	30.0	2824.3
		70	80.61	28.0		31.5		35.0
		80	70.51	32.0		36.0		40.0
		90	62.76	36.0		40.0		45.0
		100	56.49	40.0		45.0		50.0
		125	45.11	50.0		56.2		62.5
		150	37.66	60.0		67.5		75.0
		175	32.26	70.0		78.7		87.5
		200	28.24	80.0		90.0		100.0
		250	22.55	100.0		112.5		125.0
		300	18.83	120.0		135.0		150.0
		350	16.18	140.0		157.5		175.0
		400	14.12	160.0		180.0		200.0
		450	12.55	180.0		202.5		225.0
		500	11.28	200.0		225.0		250.0
可能您比较感兴趣的相关介绍：1.模具弹簧

应用范围	主要用于：光学、电子、电器、运动器械、矿山机械、卫浴、照明设备、玩具、汽车、摩托车、自行车、锁业、渔具、开关、家具、伞业、钟表、照相机、计算机、工艺品、户外运动用品、家居用品等行业(不限于以上行业)，品种繁多、规格多样。
产品简要描述	1,寿命更长。 2，弹性更强。3，品质更好。 4，价格合理。 本公司是一家集技术开发、弹簧设计、生产加工、销售服务于一体的4S型弹簧生产厂家。
生产线径范围	生产圆线钢丝直径范围：0.08mm—60mm 方线规格：1*1—25*25mm 板材片材厚度：0.1—25mm
技术标准	严格按照客户要求制造，生产高精度弹簧为特长。
符合RoHS	能够测量超过76化学品和材料，电镀厚度类型。
表面处理	环保（ROHS）的镍，锌，电镀，金，银，铜，黑，电泳，达克罗（适应长时间的户外使用，可以达到超过90小时盐雾测试）
产品使用范围	产品适用于各类玩具、灯饰、手袋、皮具、箱包、礼品、工艺品、文具、电子、电器、照相机类、精密设备、各类交通工具、五金塑胶、电子称、遥控器、童车、自行车、洗衣机，吸尘器，灯具，汽车，家具，玩具，开关，插座，热水器，计算器，手表，点火器，鼠标，电机，手机，纪念章，风扇，视频DVD ......
特长决窍	生产速度快、定位精准、运行稳定；对于高难度、多折位弹簧，全部一次性成形，无需另外加工

材质	种类	型号	特征	使用范围
不锈钢丝（SUS）	有磁、无磁、光面和雾面（树脂面、暗面）	201、202 ......	含镍量少，达不到盐雾测试要求。	工艺弹簧多用此材料
		301、302、303、304、305、309、310、316、321 ......	这类材料都适合用，有耐酸碱的，耐高温。	电子，电器，日用品工具，锁，玩具等，适用于各种产品
		403、410、420、430、630、631 ......
碳钢丝（SWC）	低碳钢丝、高碳钢、锰钢丝、镍丝、镀锌铁丝	65Mn、72A、82B、60Si2MnA、60Si2CrVA、55CrSi	硬度高，弹性好。	电子，电器，日用品工具，锁，玩具等，适用于各种产品。
琴钢丝（SWP）	国产、进口	SWP-B、SWP-A	抗拉力，使用寿命长	适用于各种产品
铜材丝	磷铜丝、镀锡铜线、镀镍铜线、青铜、铜、磷、铜、铍铜等		导电性能好电子、电器、天线等。	电子、电器、天线等。
铁丝	镀锌铁线、水抽线		材料软	工艺品，装饰。电线扎材料

销售范围	全国各大城市及欧美,南美,东欧,日本，韩国，土耳其，加拿大，印度，中东等国外市场。
订单交期	订单生产周期一般3-10天。 急单处理：我司有急单加快处理流程，会以最快的速度给您完成。
打样收费标准	1.普通弹簧，标准规格材料范围内，一般不收费。 2.特殊性材质，特殊规格（非标准规格）打样需收取相应的费用。 3.高难度弹簧，复杂型，打样需收取相应费用。 4.简单弹簧如需要样品过多，也会收取相应打样费。
打样收费承诺	1.对于收取打样费的样品，下订单达一定量后（量是根据产品来定），退回打样费。 2.对于收取打样费的样品，快递费我方承担。 3.对于收取打样费的样品，由于没有达到图纸要求的，直至做到OK为止。
关于运输	广东省内： 大件我司均由公司派车专人免费送货； 小件我司指定由加运美、优速、联昊通、平安达、速尔、顺丰等快递送货上门，并可由指定的快递公司代收货款。 广东省外： 对于较远地区的客户，我们采用物流公司，铁路运输，汽车运输方式发货(部分地区可代收货款)。 小件产品我们采用快递送货上门。常用快递公司：优速快递，顺丰快递......。
